茅茨立交鋼管拱工程介

查看：3433 　發稿日期：2018-03-07 10:23:07

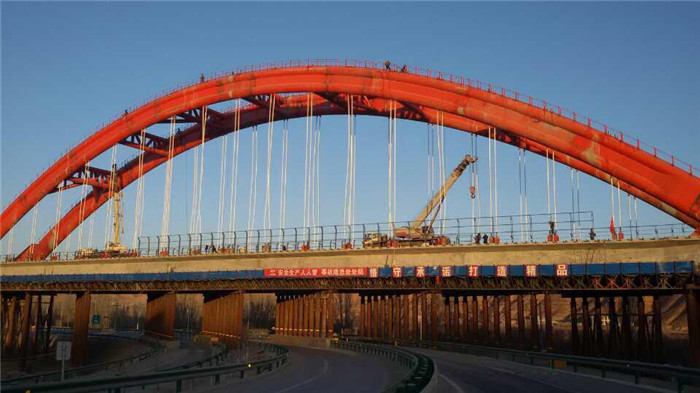

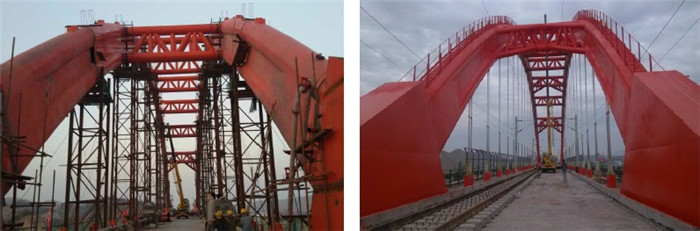

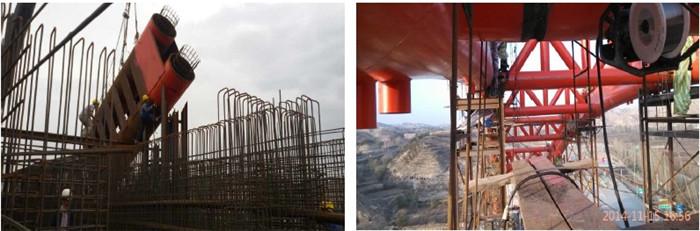

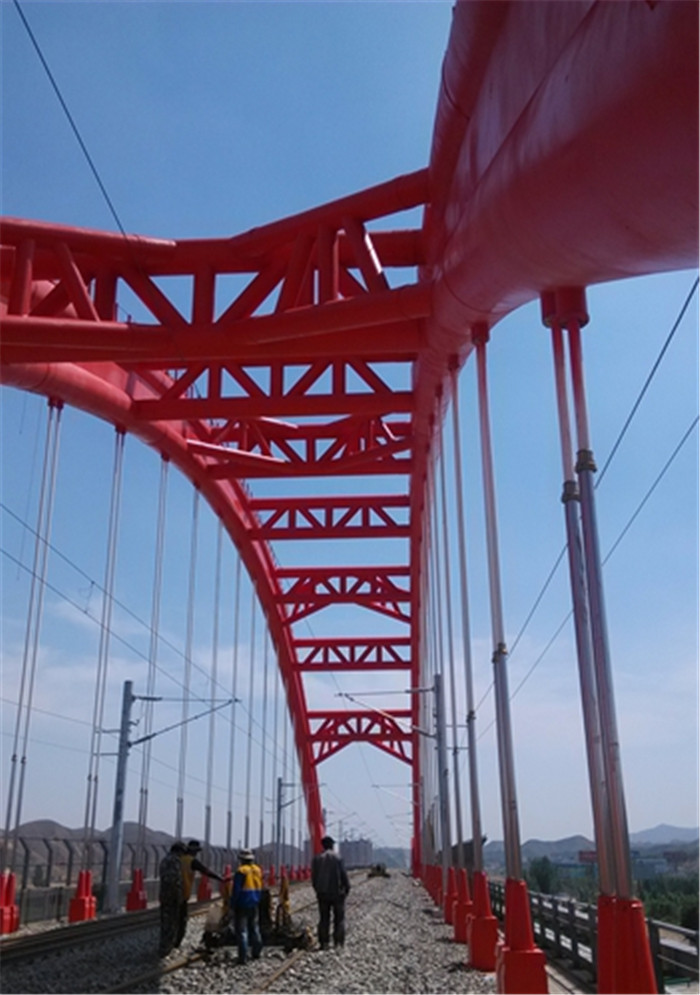

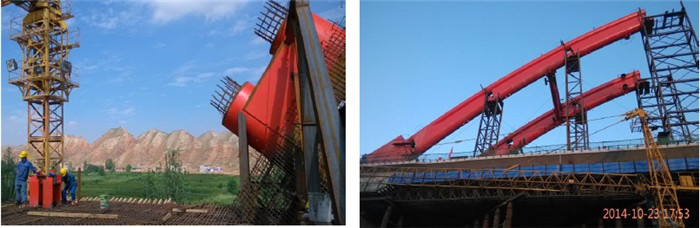

蘭州至中川機場高速公路茅茨互通立交工程位于原機場高速茅茨樞紐立交北約1.4公里處，主線設計車速80公里/小時，雙向四車道，整體式路基寬度為24.5米，路面結構為瀝青混凝土。 主橋采用鋼管混凝土系鋼拱,理論計算跨徑l=128米，設置兩道拱肋中心間距11.4米，主梁采用預應力混凝土簡支箱梁，截面為單箱三室截面。 結構設計為剛性系剛性拱，為正做斜制。跨度128m。設兩道拱肋，拱肋采用外徑φ1300mm，壁厚t=26mm的鋼管混凝土啞鈴型截面，上下弦管中心距2.2m，拱肋截面高3.5m，拱肋上下弦管之間連接綴板t=26mm，綴板間距700mm，綴板間除拱腳面以外5m范圍及吊桿縱向1.5m范圍灌注混凝土外其余均不灌注混凝土。 我公司負責該工程現場安裝工作。 圖1：鋼管拱安裝（初期) 圖2：鋼管拱安裝（高空作業） 圖3：鋼管拱安裝（后期）
