運城市學苑北路立交橋主橋與南同蒲鐵路相交于南同蒲線k750+293m處，采用公路上跨鐵路立交。C匝道第一聯（以下簡稱C1聯）和D匝道第二聯（以下簡稱D2聯）上跨鐵路，C1聯和D2聯為鋼箱梁，主要有主梁、防震擋塊、防撞護欄、防拋網組成。主梁材質為Q345qD,防撞護欄材質為Q235qC。

對此工程我公司制定的施工方案：

1 .C1聯鋼梁為2×37m兩跨連續梁，其中一跨跨越南同蒲鐵路。鋼箱梁在工廠內沿縱、橫向劃分為若干塊單元進行制造，工地安裝時，使用汽車吊將各塊單元依次吊至臨時支架（墩）頂面，然后焊接塊單元之間的焊縫，使其成為整體，待完成鋼梁涂裝后拆除臨時支架（墩）�？缭侥贤�蒲鐵路吊裝鋼梁塊單元時，在鐵路線兩側沿線路設置臨時支墩，支墩頂面設置橫梁和防護鋼板，形成全封閉的門洞式支架，鋼梁塊單元支承于支架頂面。

2.D2聯鋼梁為2×58m兩跨連續梁，其中一跨跨越南同蒲鐵路。吊裝方案同C1聯鋼梁。

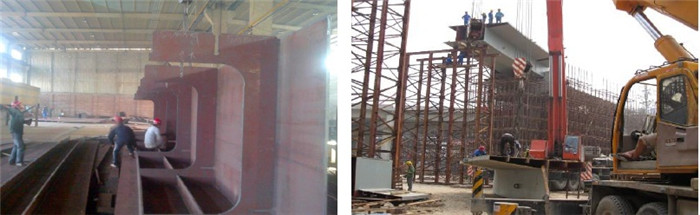

圖1：運城學苑立交工程制作

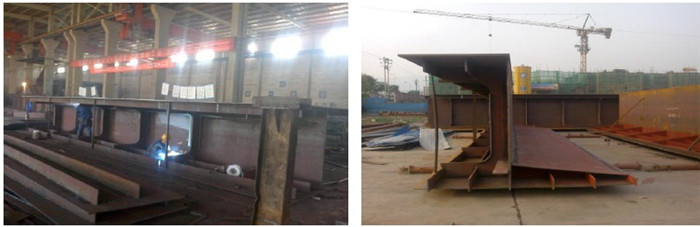

圖2：運城學苑北路立交制作及安裝

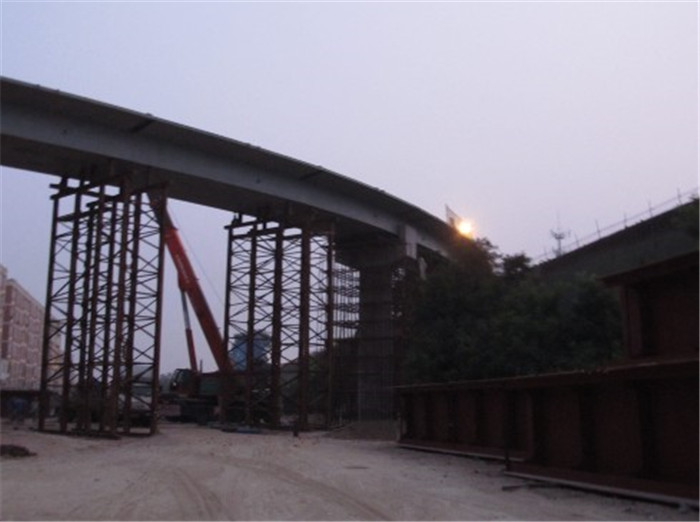

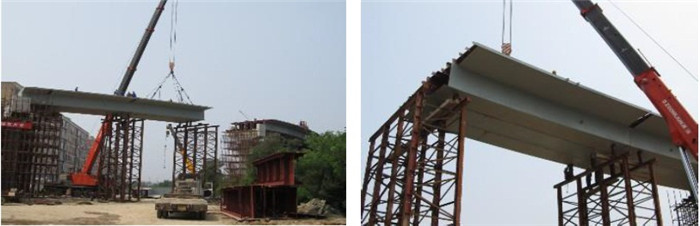

圖3：運城學苑北路立交安裝
